德国冬斯DUNGS MB-VEF412 B01 S30空燃气比例调节阀多功能燃气电磁阀-

产品类别

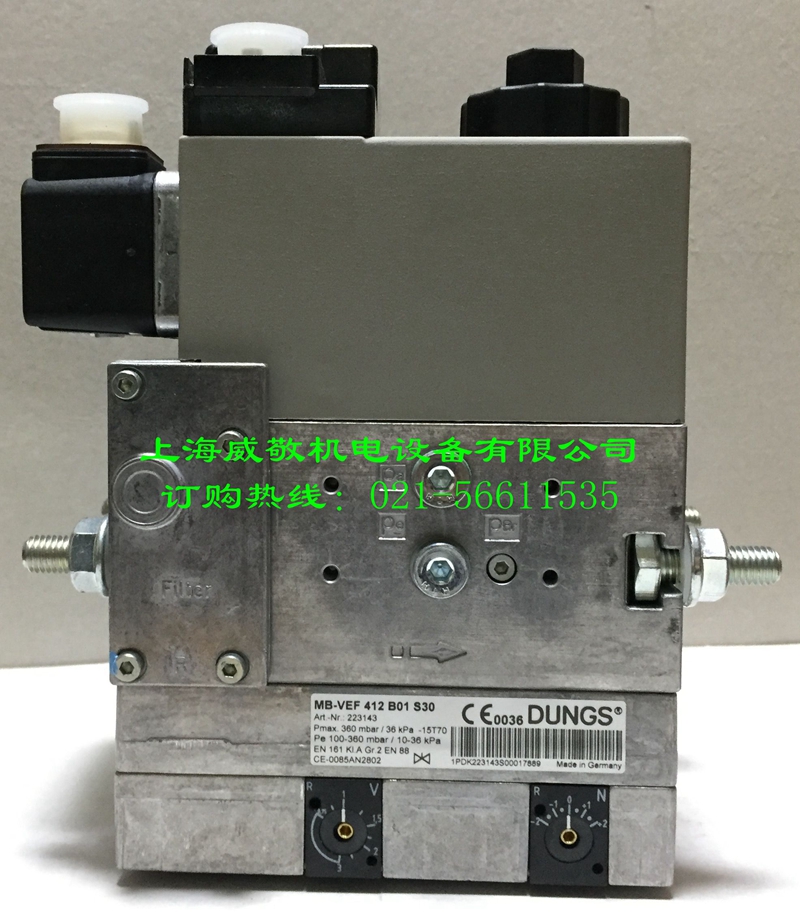

德国冬斯DUNGS MB-VEF412 B01 S30空燃气比例调节阀多功能燃气电磁阀

商品详情

MB-VEF系列空气、燃气比例式多功能组合调节器

品牌：DUNGS（冬斯）

产地：德国

产品介绍

DUNGS燃气多功能组合调节器MB-VEF...B01由污物沉积器，燃气-空气-组合调节器，阀门和压力监控器紧密组合而成。

污物沉积器：精滤器
符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
燃气和空气压力比例的高灵敏调节
运用符合DIN EN 88 A级2类要求的伺服-压力调节单元
在低压力差的情况下达到高流量值
比例值V=P_Br/P_L，比值0.75:1...3:1
可进行零点校正N
外置脉冲回路
可达干扰度N
按照ISO7/1，以管螺纹实现法兰连接。
通过有阀门检查系统、最低/最高压力监控器、压力极限器等，本组合系统可提供特殊的解决方案

型号表

型号	DN/Rp	开启时间s	入口压力
MB-VEF 407 B01 S10	Rp3/4	<1	5-100mbar
MB-VEF 407 B01 S30	Rp3/4	<1	100-360mbar
MB-VEF 412 B01 S10	Rp1-1/4	<1	5-100mbar
MB-VEF 412 B01 S30	Rp1-1/4	<1	100-360mbar
MB-VEF 415 B01 S10	Rp1-1/2	<1	5-100mbar
MB-VEF 415 B01 S30	Rp1-1/2	<1	100-360mbar
MB-VEF 420 B01 S10	Rp2	<1	5-100mbar
MB-VEF 420 B01 S30	Rp2	<1	100-360mbar
MB-VEF 425 B01 S10	Rp2-1/2	<1	5-100mbar
MB-VEF 425 B01 S30	Rp2-1/2	<1	100-360mbar

技术参数

额定内径

MB-VEF407B01

Rp1/2，3/4

MB-VEF412B01

Rp3/4，1，1-1/4

MB-VEF415/420B01

Rp1，1-1/4，1-1/2，2

MB-VEF425B01

Rp2

最大工作压力

至360mbar

输入压力范围

MB-...VEFS10 Pa:5mbar至100mbar

MB-...VEFS30 Pa:100mbar至360mbar

操纵范围

P_L:0.4mbar至100mbar

燃烧器压力范围

P_Br:0.5mbar至100mbar

压力等级

PN 1

介质

1，2，3气体系列的燃气及其他中性气态介质

环境温度

-15oC到+70oC（在液化气设备中使用时，MB-VEF...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）

过滤

0.8mm网眼的筛分器，两层精密过滤器，交换过滤装置不须取下仪器。

压力监控器

可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。

伺服压力调节单元

压力调节器已经预压平衡，通过阀门V1在关机时保持密封状态，按照DIN EN 88 A级2组以及EN 12067-1燃气空气联合调节器的比例V可调，零点N可以校正以及带有炉膛压力接头。

比例调节范围V

比例值V=P_Br/P_L，比值0.75:1...3:1

零点校正

可能

电磁阀V1

阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。

电磁阀V2

阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。

测试连接点

G1/8，符合DIN ISO 228，输入及输出法兰处，过滤器后的两边，阀门之间的两边，（压力监控器安装上可以部分取消测试连接点）。

燃烧器压力监控P_Br

接于阀门V2之后，压力监控器可装于转接装置一边。

脉冲及连接回路

按DIN ISO 228规定，对于燃烧器压力（P_Br；燃气），鼓风压力（P_L；空气），燃烧室压力（P_F；燃烧，大气压）使用G1/8连接。脉冲及连接回路必须以刚才和PN1，DN4制成。脉冲及连接回路的冷凝水不得流入仪器。务必研读操作及安装说明。

电压/频率

交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V

电气连接

对阀门和压力监控器使用符合DIN EN 175 301-803插塞连接

启动时间

100%ED

接触燃气部分的材料

外壳	压铸铝
隔膜，密封件	NBR基材料，硅橡胶
电磁传动装置	钢材，黄铜，铝

安装位置

垂直，磁体竖直向上。

包装方式：

单只纸包装。
