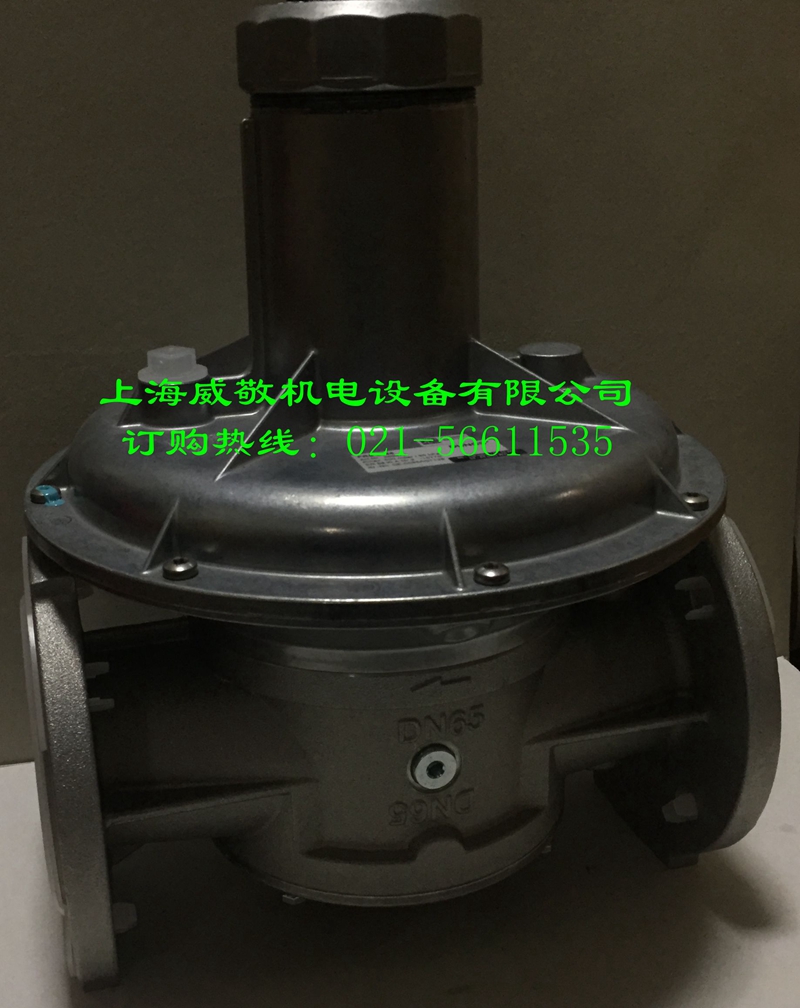

| FRS系列燃气压力调节器 品牌：DUNGS（冬斯） 产地：德国 |
| 产品介绍 |
DUNGS FRS型压力调节器是一种带有可调额定值弹簧的压力调节器。该压力调节器符合EN88和DIN3380的要求。 - 输入压力可达500mbar
- 大流通量
- 调节器的出口压力可稳定，精确及灵敏的调节
- 预压平衡隔膜
- 安全隔膜
- 用于调节器出口压力的成套内脉冲，外脉冲连接两边可选
- 螺纹连接Rp3/8 - Rp2
- 法兰连接DN20 - DN150
- 燃气压力调节器适用于燃气燃烧器和燃气设备。
- 不含有色金属，适用于H2S含量最大可达0.1%体积含量的燃气。
- 适用于气体系列1，2，3的燃气及其他中性气态介质。
| | 常用型号表 | | 型号 | 连接Rp | 最大工作压力mbar | | FRS503 | Rp3/8 | 500 | | FRS505 | Rp1/2 | 500 | | FRS507 | Rp3/4 | 500 | | FRS510 | Rp1 | 500 | | FRS515 | Rp1-1/2 | 500 | | FRS520 | Rp2 | 500 | | FRS5040 | DN40 | 500 | | FRS5050 | DN50 | 500 | | FRS5065 | DN65 | 500 | | FRS5080 | DN80 | 500 | | FRS5100 | DN100 | 500 | | FRS5125 | DN125 | 500 | | FRS5150 | DN150 | 500 | | |
| 弹簧选择 | - 出口压力由所装调节弹簧的力以及活动部分的重量所产生
- 压力调节器已配套安装第4号兰色弹簧
- 通过更换调节弹簧可以调定其他不同出口压力
| | 额定值弹簧范围mbar | 2.5...9 | 5...13 | 5...20 | 10...30 | 25...55 | 30...70 | 60...110 | 100...150 | 140...200 | | 弹簧号 | 弹簧1 | 弹簧2 | 弹簧3 | 弹簧4 | 弹簧5 | 弹簧6 | 弹簧7 | 弹簧8 | 弹簧9 | | 弹簧颜色 | 棕色 | 白色 | 橙色 | 兰色 | 红色 | 黄色 | 黑色 | 玫瑰色 | 灰色 | | Rp3/8,Rp1/2 | 229817 | 229818 | 229820 | 229821 | 229822 | 229823 | 229824 | 229825 | 229826 | | Rp3/4 | 229833 | 229834 | 229835 | 229836 | 229837 | 229838 | 229839 | 229840 | 229841 | | Rp1 | 229842 | 229843 | 229844 | 229845 | 229846 | 229847 | 229848 | 229849 | 229850 | | Rp1-1/2,DN40 | 229851 | 229852 | 229853 | 229854 | 229869 | 229870 | 229871 | 229872 | 229873 | | Rp2,DN50 | 229874 | 229875 | 229876 | 229877 | 229878 | 229879 | 229880 | 229881 | 229882 | | DN65,DN80 | 229883 | 229884 | 229885 | 229886 | 229887 | 229888 | 229889 | 229890 | 229891 | | DN100 | 229892 | 229893 | 229894 | 229895 | 229896 | 229897 | 229898 | 229899 | 229900 | | DN125 | 229901 | 229902 | 229903 | 229904 | 229905 | 229906 | 229907 | 229908 | 243416 | | DN150 | 229909 | 229910 | 229911 | 229912 | 229913 | 229914 | 229915 | 229916 | 243417 | | |
| 技术参数 |
| 最大工作压力 | 达500mbar | | 压力调节器 | 压力调节器符合EN 88 A级2类，DIN 3380，RG 10的要求 | | 输入压力范围 | +5mbar以及P2+2.5mbar至500mbar | | 压力等级 | PN 1 | | 输出压力范围 | 2.5mbar至200mbar，取决于可调额定值弹簧 | | 环境温度 | -15oC到+70oC | | 测试连接点 | G1/4，符合DIN ISO 228要求，位于出口部位两侧 | | 脉冲连接 | 内部存在于出口部位，可选择外接于外壳两侧 | | 排气管 | 排气管只有在特殊情况下才需要。已经装有安全隔膜。连接G1/4 ISO 228至Rp1，从PP1-1/2起，DN40：G1/2 ISO228 | | 材料 | | | 安装位置 | 调节器罩呈垂直或水平位置 | |
