| 燃烧控制器用于单段或双段式中小容量(最高350KW)燃气燃烧器的间歇式操作。 LME…用于单段或双段的燃气燃烧器在启动和间歇式运行期间的监测控制。火焰监控通 过离子棒或火焰探测器 QRA 及辅助设备 AGQ3 或使用蓝火焰探测器 QRC。根据外壳的 尺寸规格, LME... 与 LGB 和 LMG 是一样的燃烧控制器(参考 «型号总览») 燃烧控制器符合 EN 298 标准
强排风燃烧器符合 EN 676 标准
欠压检测
用空气压力开关监测启动和运行时的空气压力
便捷的远程复位
多种颜色显示错误状态和操作状态的信息
限定次数的重复循环
精确的控制顺序是由于使用数字信号处理方式
24 小时连续运行后须停机一次 LME22此型号多用于意大利BALTUR燃气燃烧器TBG系列燃烧器 型号一览表 |
火焰探测器型号 |
参考型号 |
电压 | tw approx. s | t1 min. s | TSA max. s | t3n approx. s | t3 approx. s | t4 approx. s | t22 approx. s 2) | t10 min. s 3) | t11 min. s 1) | t12 min. s 1) |
替换型号 | | 不带执行器控制的单段式燃烧控制器(最高至 120 kW) | | 离子棒
(ION) |
LME11.330A2 |
AC230V |
2.5 |
30 |
3 |
2 |
2 |
|
|
5 |
|
| | | | | 不带执行器控制的两段式燃烧控制器 | |
离子棒
(ION) 或火焰探 测器 QRA 和辅助 设备 AGQ3 |

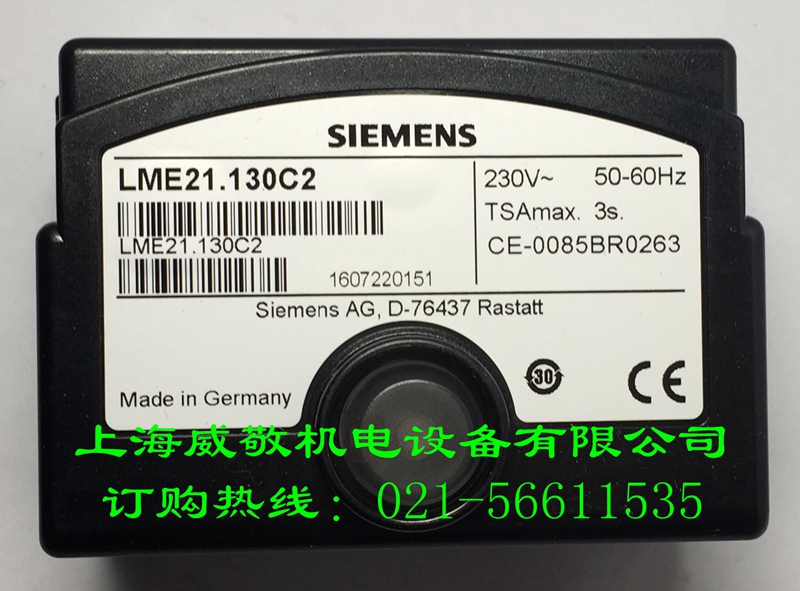

LME21.130A1 |
AC 120 V |
2.5 |
7 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.130A27 | |
LME21.130A2 |
AC 230 V |
2.5 |
7 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.130A27
LMG21.130A27 | |
LME21.230A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.230A27
LMG21.230A27 | |
LME21.330A1 |
AC 120 V |
2.5 |
30 |
3 |
2 |
2 |
8 |
|
5 |
|
| | |
LME21.330A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.330A27
LMG21.330A27 | |
LME21.350A1 |
AC 120 V |
2.5 |
30 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.350A17 | |
LME21.350A2 |
AC 230 V |
2.5 |
30 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.350A27
LMG21.350A27 | |
LME21.550A2 |
AC 230 V |
2.5 |
50 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.550A27
LMG22.550B27 | | | | 带执行器控制的两段式燃烧控制器 | |
离子棒
(ION) 或火焰探 测器 QRA... 4) 和 辅助设备
AGQ3... |
LME22.131A2 |
AC 230 V |
2.5 |
7 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | LGB22.130A27
LMG22.130A27 | |
LME22.232A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
3 |
8 |
|
3 |
16.5 |
16.5 | LGB22.230A27
LMG22.230A27 | |
LME22.233A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
3 |
8 |
|
3 |
30 |
30 |
LMG22.233A27 | |
LME22.331A1 |
AC 120 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | | |
LME22.331A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | LGB22.330A27 | | | | 两段式燃烧控制器 | |
蓝色火焰探测器
QRC… |
LME23.331A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 |
LGB32.330A27 | |
LME23.351A2 |
AC 230 V |
2.5 |
30 |
5 |
4 |
1 |
10 |
|
3 |
12 |
12 | LGB32.350A27 |
| 图例 | | | tw | 等待时间 | | | TSA | 安全时间 | | | t1 | 预吹扫时间 | | | t3 | 预点火时间 | | | t3n | 后点火时间 | | | t4 | «Off» 和«BV2»之间时间间隔 | | | t10
t11 t12 t22 | 风压信号检测时间
执行器«SA»设定开启时间 执行器«SA»设定关闭时间
2nd 安全时间 | | 技术参数 基本单元参数 | 额定电压 | AC 230 V +10 % / 15 % | | 额定频率 | 50...60 Hz ±6 % | | 电功耗 | 12 VA | | 外部熔断(Si) | 最大 10 A (慢) | | 安装位置 | 可选择 | | 接线柱 12 的输入电流 | 最大 5 A | | 重量 | 约 160 g | | 安全等级 | I | | 保护等级 | IP 40 (安装时需要确认) | | 接线柱 1 允许电缆长度 | 最长 1 m，100 pF/m 最长 3 m ，15 pF / m | | QRA…配置 AGQ3…A27 电缆长度(铺设分 开的电缆) | 最长 20 m 在 100 pF / m | | 远程复位 | 最长 20 m 在 100 pF / m |
| 允许的安培数 | At cos? ? 0.6 | At cos? = 1 | | 接线柱 3 | 最大 2.7 A
(15 A 在最快 0.5 s 只有 LME2…) | 最大 3 A | | 接线柱 4，5 和 7 | 最大 1.7 A | 最大 2 A | | 接线柱 10 | 最大 1 A | 最大 1 A | 环境条件 | 储藏
气候条件
机械条件
温度范围
湿度 | DIN EN 6072131
class 1K3
class 1M2
20...+60 °C
< 95 % r.h. | | 运输
气候条件
机械条件
温度范围
湿度 | DIN EN 60 72132
class 2K2
class 2M2
20...+60 °C
< 95 % r.h. | | 运行
气候条件
机械条件
温度范围
湿度 | DIN EN 60 72133
class 3K3
class 3M3
20...+60 °C
< 95 % r.h. | 不允许冰、冷凝水和水进入！ |
