韩国美都MIDO燃烧控制器MDC-303

  •   美都MD202U图片解析







      韩国美都全系列产品



      1.md202标准款:等离子探测式 燃烧程控器   30秒预清扫  md202-s预订款:预清扫时间可定制，手动复位功能可定制







      2.md202u标准款:紫外线探测式燃烧程控器  30秒预清扫 md202u-s预订款:预清扫时间可定制，手动复位功能可定制

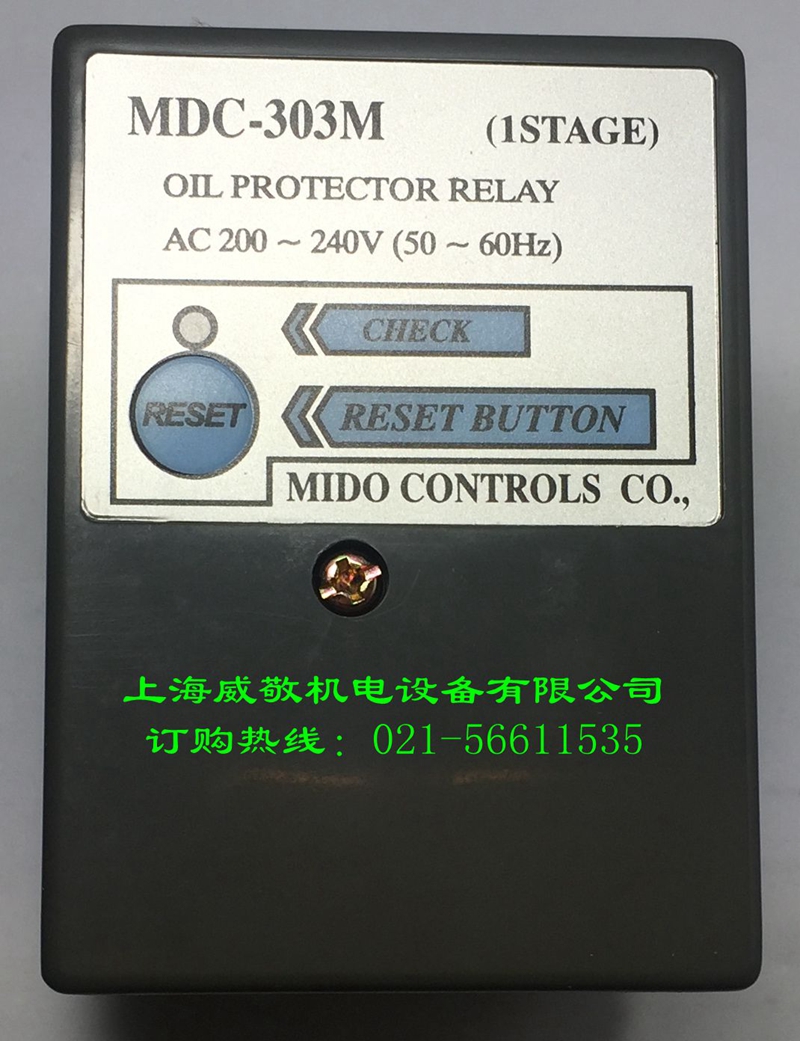

      3.MDC303M:燃油锅炉程控器







      QQ图片20140807112834







      MD202和MD202U

     QQ图片20140807113000








      MD202U产品正面
     undefined


     MD202U产品底座





     undefined







      MD202U内部接线图
     undefined



      MD202U内部和底座
     undefined












































      1.预清扫:燃烧器启动进入燃烧前，风机开始动作，排出燃烧室残留       为点火动作扫清障碍。

      2.延迟点火:燃料供应进入点火之后，火焰探测器开始探测工作，

                       点火变压器持续动作直到燃烧火焰稳定。

      3.后清扫:火焰点着的情况下，将燃烧室内未燃烧的燃气排出室外。

      4.切断点火:燃料供应的时间内且不点火状态下，进行安全切断并转换到

                         确认状态。

      5.疑似火焰:接通电源时，保持探测，发现有疑似火焰，进行安全切断，

                         转换到确认状态。

      6.再启动功能:在运行过程中的某段时间内，出现探测不到火焰时，切断

                       燃料供应，恢复到最初预清扫功能然后到重新启动。目的是熄灭

                      不需要的火焰。





      ⊙特征

         .内装安全回路，当火焰检测回路里出现异常信号时，机器无法启动。

         .不点火或燃烧过程中熄火时，安全装置自动启动

         .不点火时，燃烧室内部内部未燃尽的燃气排出室外功能

         .不点火时，手动(RESET)启动

      ⊙额定

         .额定电压: AC 200~240V 50/60?单相

         .周围温度: -20℃ ～ 60℃

         .周围湿度: 35% ～ 85%

         .输出触点容量: AC250V 5A

         .消耗功率: MAX 7W , AC 30mA以下




      ⊙主要动作时间

         .预清扫时间: 30S ± 4S(15秒可预定)

        .延迟点火时间: 6S ± 2S

         .不点火切断时间: 3S±1S

          .熄火应答时间: 1S之内

         .POST PURGE (不点火切断时) : 20S ± 5S: 20S±5S



      ⊙检测火焰(FLAME ROD整流方式)

         .检出点火电流: DC 2μA以上

          .测出实火焰电流: DC 0.7μA以下




      安装注意事项：
      1.控制器各端子接线必须与高压点火电缆严格绝缘。
      2.不要混淆火线和零线。
      3.安装开关、保险丝、接地等等，都要遵守电工的接线规则。
      4.必须确认不超过接线端子所能允许的最大电流量。
      5.不得将输入电源接到燃烧控制器的输出端子
