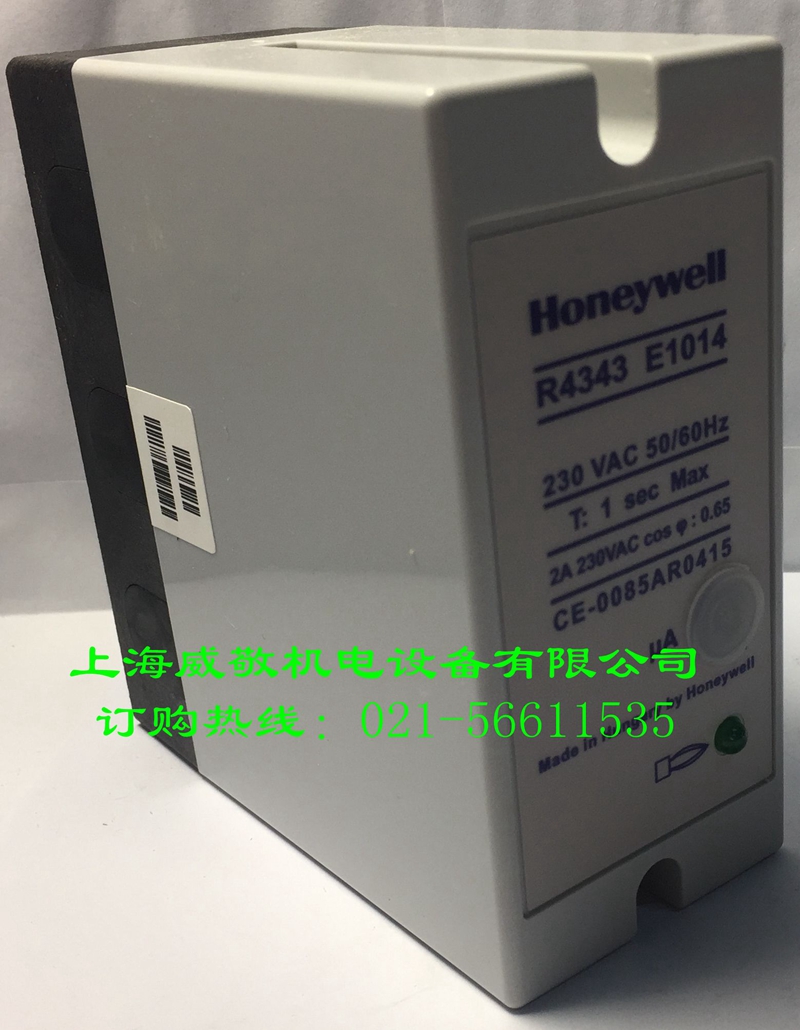

Honeywel霍尼韦尔l火焰监测控制器R4343E1014，配套C7027A、C7035A用
R4343D/E-火焰开关型控制器：（220Vac,50/60Hz，含放大器）
| 型号 | 适用探测器 | 基本功能 |
| R4343D1017 | C7012A/C及离子探针型火焰探测器 | 提供两对SPDT接点开关输出 |
| R4343E1014 | C7027，C7035，C7044 | 提供两对SPDT接点开关输出 |
火焰检测器继电器R4343E/D本质上就是一种开关，当它和适合的传感器配合使用时就能够指示火焰或紫外光的有、无。
火焰电流表插座可以用来检测火焰信号的强度。
表面式安装，插装在基座上。（外壳符合IP40）
详细规格
型号：R4343D 火焰检测开关，用于整流型火焰检测器。
R4343E 火焰检测开关，用于紫外功率管火焰检测器，例如霍尼韦尔C7027，C7035 ，C7044。
电气等级：上述两种型号均适用于115VAC~230VAC （电压容差：＋10％～－15％），50/60Hz
接点：2 个隔离的DPDT 接点。额定等级：2A 在0.65 功率系数
环境温度：－10～＋60℃
最大相对湿度：90％RH 在＋40℃
防护等级：IP40
熄火响应时间：小于 1 秒（标准型号）。可根据要求定制其它时间。
分级：OOCRXO
安装
重要
1．开始安装之前要断开电源
2．尽可能地参照燃烧装置的制造商的说明。如果没有，请参照下述说明。
仅适用于R4343E：有一个内置的保险保护火焰检测器。F 0.032A 250V/F
底盘座安装
1．底盘座可以安装在任何平面上，推荐垂直安装。
2．要保留足够的空间来进行开关的维护和更换。
底盘座接线
1．接线和过载保护应该符合当地的规则。
2．在插上开关之前确保接线的正确。
把开关插在底盘座上
1．把开关插在底盘座
2．拧紧外加螺丝把开关固定在底盘座上
3．安装完成后，按下述步骤检查火焰电流值。
安装后的检验
在启动系统前按下列要点检查：
1．系统过载保护正确
2．接线正确，所有端子的螺丝都拧紧了
3．火焰检测器正确安装并确认使用了正确的火焰检测器
4．燃烧装置已经被完全地吹扫过，准备好用燃气管道和助燃空气点火
5．燃烧室和通气管已被燃气吹扫过
6．系统主开关上的电源打开
火焰检测器的检验
火焰检测开关的性能取决于火焰检测器安装的好坏。关于如何正确安装火焰检测器的指导， 请参照燃烧装置的制造商说明和检测器的随机资料。
火焰电流检查
用开关面板上的检测插孔可以方便地检测出火焰电流。用霍尼威尔的W136 型微安培表（或 其它等效的仪表）的插头插进检测插孔。
各种不同类型的火焰检测器的预计最大、最小火焰电流值在下表中统一给出，以便当电流不
稳定或太小时可以参照。
注意下述各项会影响火焰检测器的性能。
1．火焰的位置、大小和燃烧特征
2．检测器所处的环境温度（除了火柱）。见火焰说明表。
3．耐熔——当超过耐熔温度 1370℃/2500 °F，会产生紫外辐射，过低的耐熔温度会影响光 电池。见相应的数据表。
4．传感器的温度
火柱：确保合适的火柱
其它的传感器：见相应的表
R4343E/D的尺寸（mm）
|
