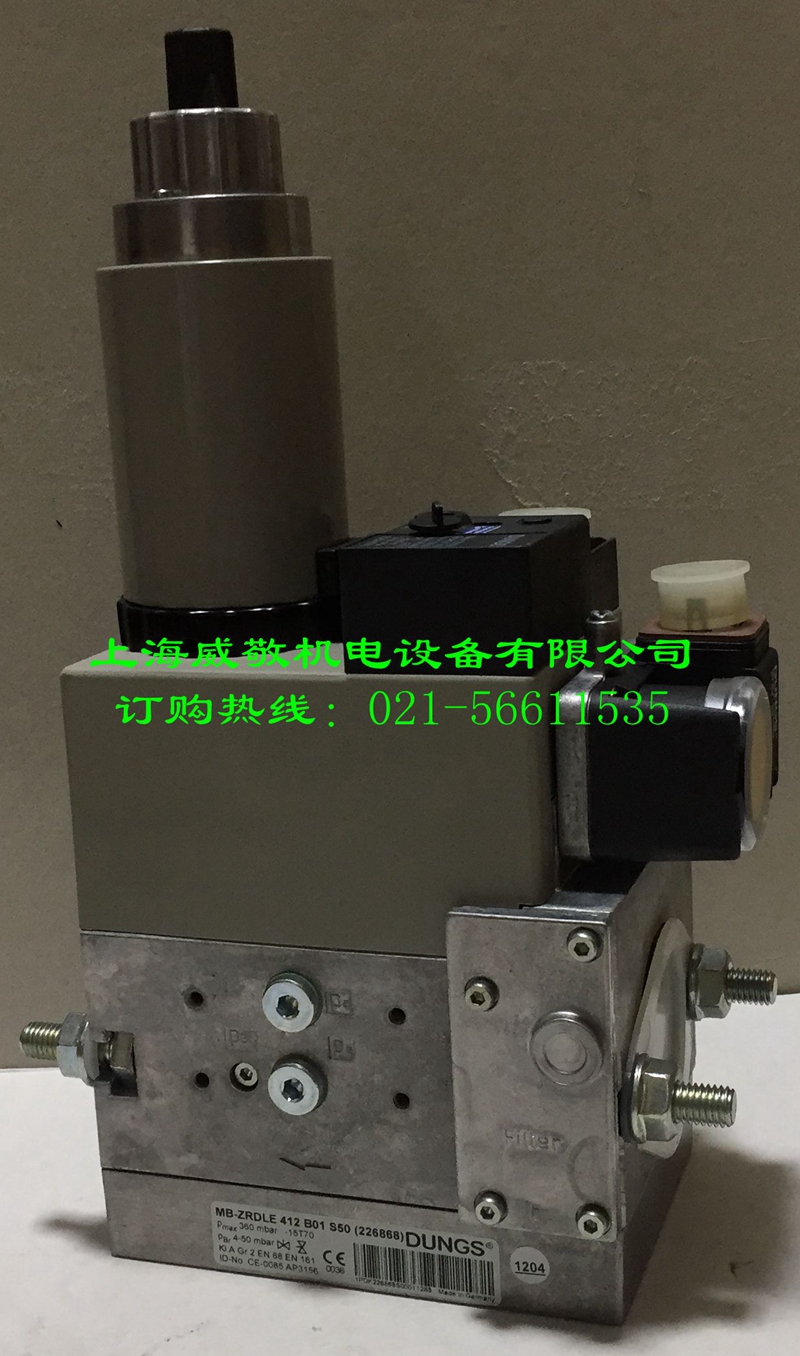

德国原装冬斯DUNGS MB-ZRDLE412 B01 S50燃烧器组合阀双级多功能燃气液化气组合阀

商品详情

MB-ZRD（LE）...B01系列双级燃气多功能组合调节器

品牌：DUNGS（冬斯）

产地：德国

产品介绍

型号解析

DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式

污物沉积器：精滤器
一个调节器和两个阀门：B01
一个一级阀门，一个二级阀门
一个快速开启阀门，一个快速或缓慢开启阀门
符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力
在低压力差的情况下达到高流量值
干扰度为N的直流电磁阀驱动
阀门V2的主流量节流器和部分流量节流器
液压开启滞后
符合ISO7/1的管螺纹法兰联结
安装简便，尺寸小，重量轻

型号表

型号	口径
MBZRDLE405B01S20	Rp1/2
MBZRDLE405B01S50	Rp1/2
MBZRDLE407B01S20	Rp3/4
MBZRDLE407B01S50	Rp3/4
MBZRDLE410B01S20	Rp1
MBZRDLE410B01S50	Rp1
MBZRDLE412B01S20	Rp1-1/4
MBZRDLE412B01S50	Rp1-1/4
MBZRDLE415B01S20	Rp1-1/2
MBZRDLE415B01S50	Rp1-1/2
MBZRDLE420B01S20	Rp2
MBZRDLE420B01S50	Rp2

MB-

XXX

V1和V2的控制

0：同时

2：分别

输入压力

2：4-20mbar

5：20-50mbar

S：系列

燃气流程图

1：两个阀门用于主燃气+调节器

2：两个阀门用于主燃气

7：两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路

结构式样（产品年代）

结构尺寸，额定宽度

403：DN10，V2：单座阀门

405：DN15，V2：单座阀门

407：DN20，V2：双座阀门

410：DN25，V2：单座阀门

412：DN32，V2：双座阀门

415：DN40，V2：双座阀门

420：DN50，V2：双座阀门

开启性能+主节流器

没有：MB或MB-ZR

D：主节流器

LE：可调节开启性能

DLE：D+LE的组合

没有：一级

ZR：二级，带有第一级部分量调节

多功能组合

技术参数

额定内径

MB-ZR405/407B01

Rp1/2，3/4

MB-ZR410/412B01

Rp3/4，1，1-1/4

MB-ZR415B01

Rp1，1-1/4，1-1/2，2

MB-ZR420B01

Rp1，1-1/4，1-1/2，2

最大工作压力

至360mbar

输出压力范围

MB-...S20/S22 Pa:4mbar至20mbar

MB-...S50/S52 Pa:20mbar至50mbar

压力等级

PN 1

介质

1，2，3气体系列的燃气及其他中性气态介质

环境温度

-15ºC到+70ºC（在液化气设备中使用时，MB-D...不得在低于0ºC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）

过滤

0.8mm网眼的筛分器，无序纤维过滤器，精密过滤器，两层过滤芯可不必拆开设备。

压力监控器

可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。

压力调节单元

压力调节器经输入压力平衡，在切断时通过阀门V1可达较紧密的闭合，符合DIN EN 88 A级。额定值弹簧固定装置（不能进行弹簧更换）。不必设置通过顶部的排气管道。具有内置脉冲分支头

电磁阀V1

阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。

电磁阀V2

阀门符合DIN EN 161 A 级2类要求

MB-ZR	快开	分节流器快开	无主节流器
MB-ZRD	快开	分节流器快开	有主节流器
MB-ZRDLE	慢开	分节流器慢开	有主节流器
MB-ZRLE	慢开	分节流器慢开	无主节流器

测试及点火燃气接头

G1/8，符合DIN ISO 228

燃烧器压力监控PBr

接于阀门V2之后，压力监控器A2可装于侧面的转接器上。

电压/频率

交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V

电气连接

对阀门和压力监控器使用符合DIN EN 175 301-803

启动时间

100%ED

接触燃气部分的材料

外壳	压铸铝
隔膜，密封件	NBR基材料，硅橡胶
电磁传动装置	钢材，黄铜，铝

安装位置

垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。

终端触点

终端触点K01/1可安装于阀门V2上，（经DIN检测）
