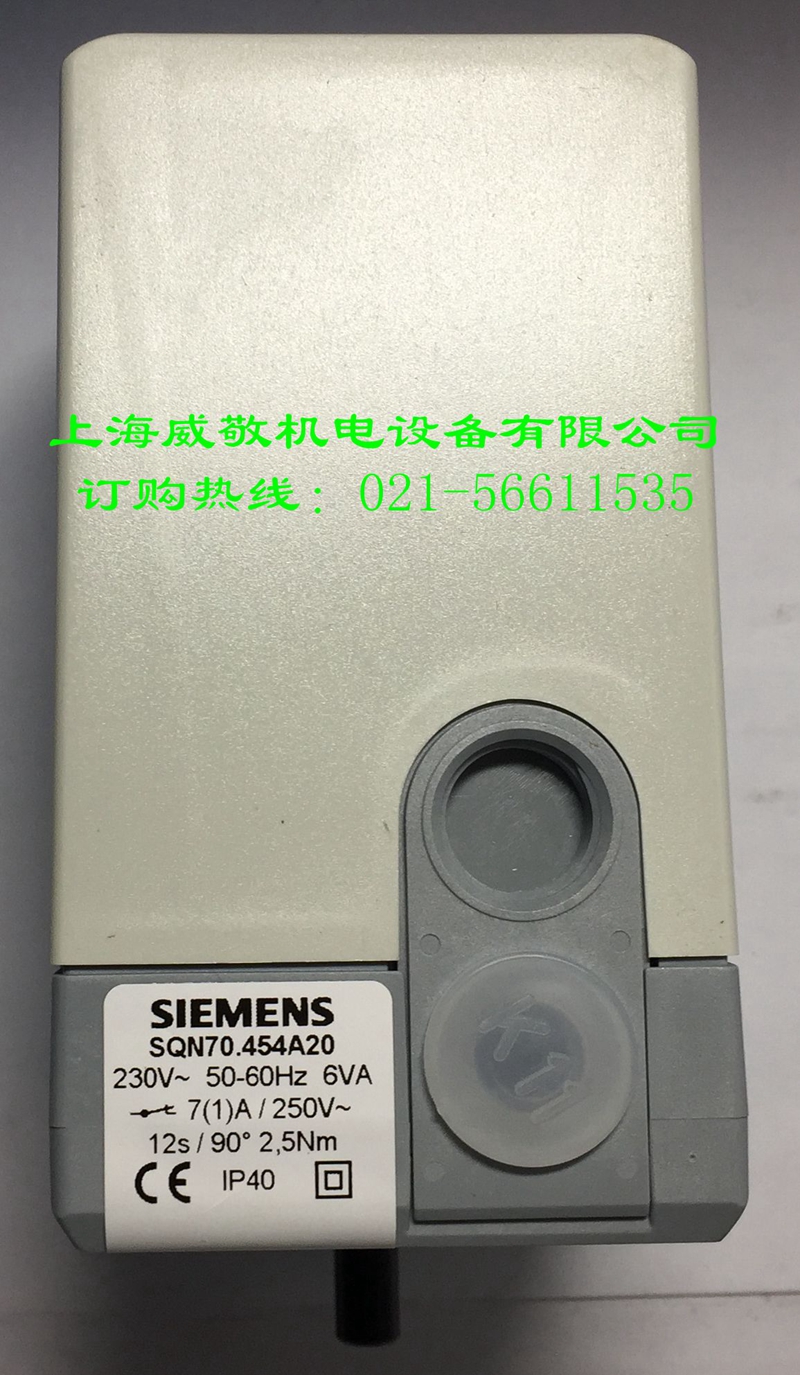

SQN70.454A20 SQN70.464A20 SQN70.664A20 西门子SIEMENS伺服马达

  • SQN70.464A20

     SQN70.664A20


      SQN70 / SQN71...系列风门执行器

      品牌：SIEMENS（西门子）



      产地：德国


       产品介绍

      电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

    •

        此系列最大扭距2.5 Nm


      •
    •

        运行时间：



      •

          SQN70... / SQN71... 4 ... 30 s


        •
      •

          SQN74... / SQN75... 4 ... 60 s


        •





      •
    •

        顺时针或逆时针旋转



      •

          带有智能电子单元


        •
      •

          可选轴型号


        •





      •
    •

        有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节


      •
    •

        SQN70... / SQN71...可直接替代SQN30... / SQN31...


      •


       型号表



      SQN70...系列转向：逆时针


      接线图    轴号    90o运行时间    常规扭距    保持扭距    继电器个数    外壳长度    220V-15%...

      240V+10%



      50...60Hz

          		  SQN7...可替代
      No    No    s    Nm    Nm    Pieces    mm    型号    型号
      4    0    4    1.5    0.7    2    117    SQN70.244A20    SQN30.121A2700
      6    0    4    1.5    0.7    2    80    SQN70.264A20    SQN30.102A2700
      9    0    4    1.5    0.7    2    117    SQN70.294A20    SQN30.111A2700
      4    0    4    1.5    0.7    2    117    SQN70.244A20    SQN30.121A3500
      9    0    4    1.5    0.7    2    117    SQN70.294A20    SQN30.111A3500
      2    0    12    2.5    1.2    2    117    SQN70.424A20
      5    0    12    2.5    1.2    2    117    SQN70.454A20
      6    0    30    2.5    1.3    2    80    SQN70.664A20    SQN30.401A2700
      6    3    30    2.5    1.3    2    80    SQN70.664A23    SQN30.402A2730
      2    0    4    1.5    0.7    2    117    SQN70.224A20


      SQN71...系列转向：顺时针


      接线图    轴号    90o运行时间    常规扭距    保持扭距    继电器个数    外壳长度    220V-15%...

      240V+10%



      50...60Hz

          		  SQN7...可替代
      No    No    s    Nm    Nm    Pieces    mm    型号    型号
      4    0    4    1.5    0.7    2    117    SQN71.244A20    SQN31.121A2700
      4    3    4    1.5    0.7    2    117    SQN71.244A23    SQN31.121A2730
      4    6    4    1.5    0.7    2    117    SQN71.244A26    SQN31.121A2760
      6    0    4    1.5    0.7    2    80    SQN71.264A20    SQN31.101A2700
      9    0    4    1.5    0.7    2    117    SQN71.294A20    SQN31.111A2700
      9    6    4    1.5    0.7    2    117    SQN71.294A26    SQN31.111A2760
      2    0    12    2.5    1.2    2    117    SQN71.424A20
      5    0    12    2.5    1.2    2    117    SQN71.454A20
      6    0    30    2.5    1.3    2    80    SQN71.664A20    SQN31.401A2700
      6    6    30    2.5    1.3    2    80    SQN71.664A26    SQN31.401A2760
      9    0    30    2.5    1.3    2    117    SQN71.694A20    SQN31.411A2700
      9    3    30    2.5    1.3    2    117    SQN71.694A23    SQN31.411A2730



      注：高外壳的可以安装电位计


      技术参数

      主要参数
      主电压    AC220V -15%...AC240V +10%
      主频率    50...60Hz ±6%
      功率    6VA
      保护    N to VDE0875
      旋转角度    最大160°，比例范围0...130°
      限位开关数    2
      辅助开关数    SQN70...SQN71...=2
      SQN74...SQN75...=4
      轮盘颜色    号码
      红    I
      蓝    II
      橙    III
      黑    IV
      可精确调节的开关
      SQN70...SQN71...    II和III
      SQN74...SQN75...    III
      保护等级    IP40
      重量    500g



      环境条件
      运输环境    IEC 60 721-3-2
      内部条件    class 2K2
      机械条件    class 2M2
      温度范围    -50...+60oC
      湿度    <95%
      运行环境    IEC 60 721-3-3
      内部条件    class 3K5
      机械条件    class 3M2
      温度范围    -20...+60oC
      湿度    <95%
      不得进水
