伺服马达燃烧机配件SQN70.294A20 SQN70.424A20 西门子SIEMENS燃烧机风门马达-

产品类别

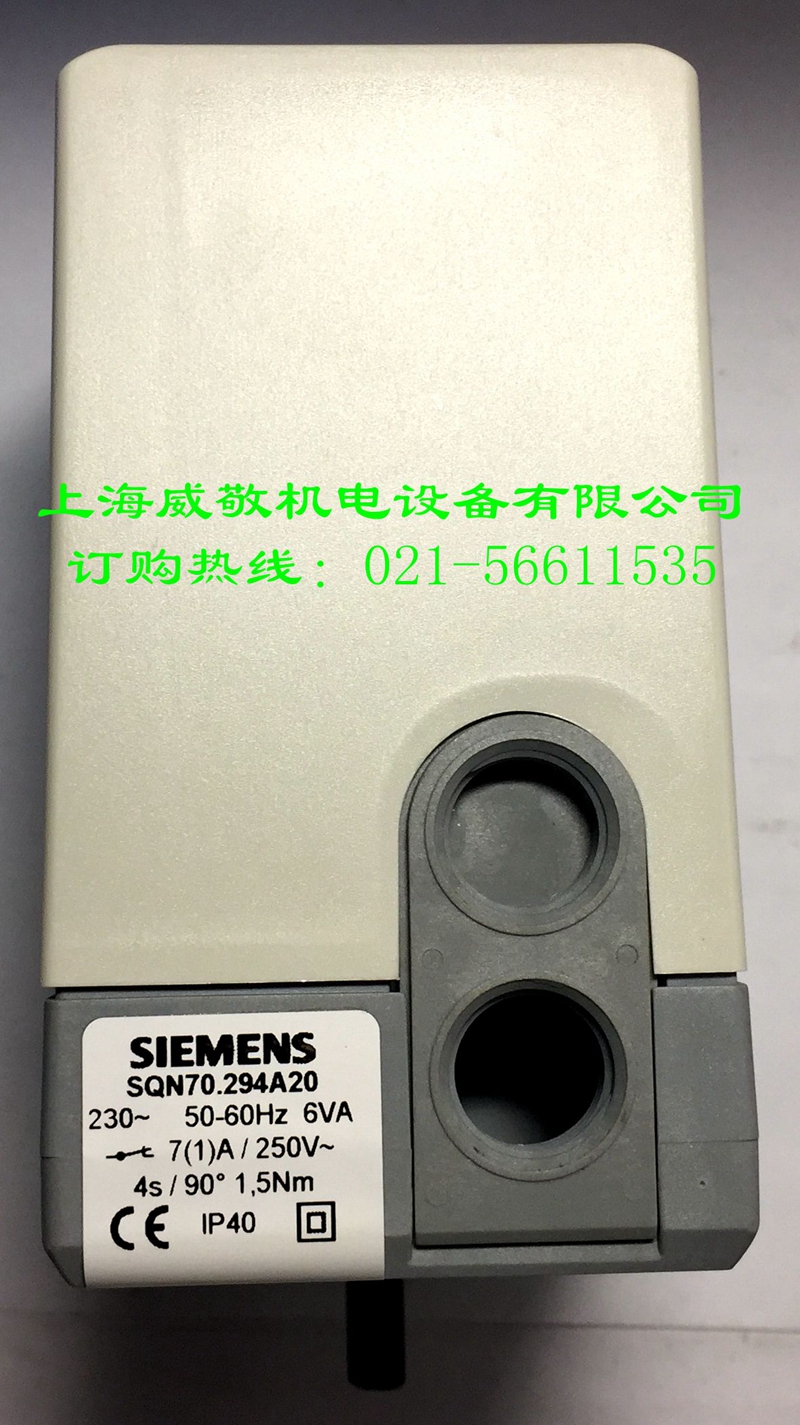

伺服马达燃烧机配件SQN70.294A20 SQN70.424A20 西门子SIEMENS燃烧机风门马达

商品详情

SQN70.424A20

产品说明：

SQN7...系列风门执行器

品牌：SIEMENS（西门子）

产地：德国

产品说明

电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

此系列最大扭距2.5 Nm
运行时间：
- SQN70... / SQN71... 4 ... 30 s
- SQN74... / SQN75... 4 ... 60 s
顺时针或逆时针旋转
- 带有智能电子单元
- 可选轴型号
有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节
SQN70... / SQN71... 可直接替代SQN30... / SQN31...

型号表

SQN70...系列转向：逆时针
接线图	轴号	90º运行时间	常规扭距	僵持扭距	辅助开关数	盒子长度	220V-15%... 240V+10% 50...60Hz	SQN7...可替代
No	No	s	Nm	Nm	Pieces	mm	型号	型号
4	0	4	1.5	0.7	2	117	SQN70.244A20	SQN30.121A2700
6	0	4	1.5	0.7	2	80	SQN70.264A20	SQN30.102A2700
9	0	4	1.5	0.7	2	117	SQN70.294A20	SQN30.111A2700
4	0	4	1.5	0.7	2	117	SQN70.244A20	SQN30.121A3500
9	0	4	1.5	0.7	2	117	SQN70.294A20	SQN30.111A3500
2	0	12	2.5	1.2	2	117	SQN70.424A20
5	0	12	2.5	1.2	2	117	SQN70.454A20
6	0	30	2.5	1.3	2	80	SQN70.664A20	SQN30.401A2700
6	3	30	2.5	1.3	2	80	SQN70.664A23	SQN30.402A2730
2	0	4	1.5	0.7	2	117	SQN70.224A20

主要参数

主电压	AC220V -15%...AC240V +10%
主频率	50...60Hz ±6%
功率	6VA
保护	N to VDE0875
旋转角度	最大160°，比例范围0...130°
限位开关数	2
辅助开关数	SQN70...SQN71...=2
辅助开关数	SQN74...SQN75...=4
轮盘颜色	号码
红	I
蓝	II
橙	III
黑	IV
可精确调节的开关
SQN70...SQN71...	II 和 III
SQN74...SQN75...	III
保护等级	IP40
重量	500g

环境条件

运输环境	IEC 60 721-3-2
内部条件	class 2K2
机械条件	class 2M2
温度范围	-50...+60ºC
湿度	<95%
运行环境	IEC 60 721-3-3
内部条件	class 3K5
机械条件	class 3M2
温度范围	-20...+60ºC
湿度	<95%
不得进水
